Plastik Parça Tasarımı ve DFM

Kalıp işlenmeden önce plastik parçanın kalite risklerini görmek.

Plastik parça tasarımı yalnızca “kalıptan çıkar mı?” sorusu değildir. Cidar geçişi, radius, rib, boss, draft, ayrım hattı, montaj ve yüzey davranışı ürünün kalite algısını kalıptan önce belirler.

DFM Briefi Gönder İlgili Makale
Cidar kontrolü Rib / boss Draft / ayrım hattı Yüzey kalitesi
Plastik parça tasarımı ve DFM için CAD kesit görünümü
Neden erken bakılmalı?

Plastik, geometri içinde bir yol izler. Kötü yol, yüzeyde ve montajda kendini belli eder.

Üretilebilirlik sadece teknik zorunluluk değildir. Kötü cidar, zayıf radius, yanlış ayrım ve dağınık yüzey kararı ürünün daha üretilmeden ucuz hissettirmesine neden olabilir.

Rib ve iç yapı gösteren plastik parça CAD alt görünümü
Rib ve iç yapıStiffness, montaj ve malzeme davranışı için parça iç mantığı.

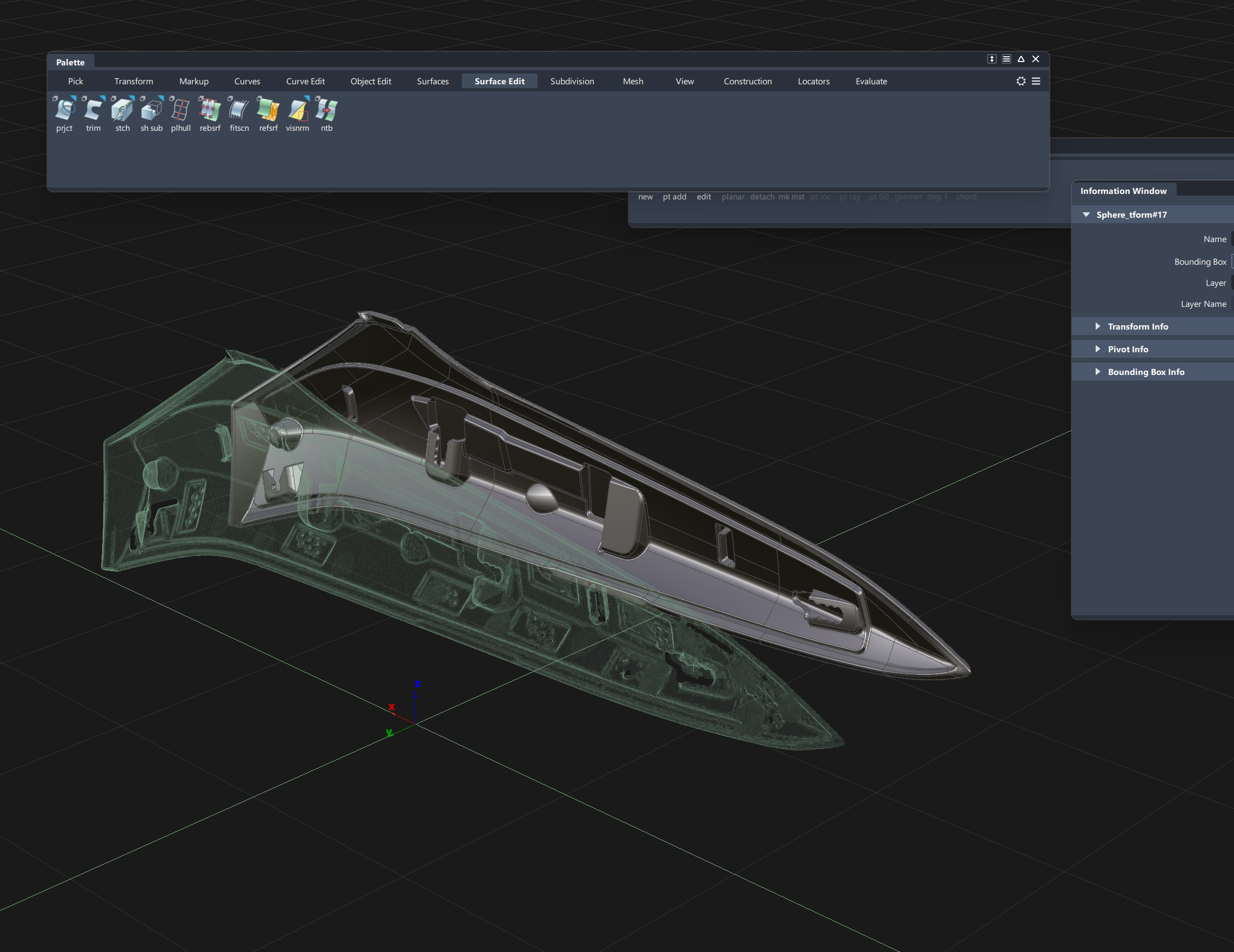

Plastik muhafaza assembly ve iç hacim ilişkisi
Assembly ve hacimİç bileşen, bağlantı, duvar ve kapak ilişkisini erken görme.
Yüzey ve kesit analizi ile plastik parça kalite kontrolü
Yüzey davranışıHighlight, geçiş ve radius kararlarının kalite algısına etkisi.
Geometri

Cidar geçişleri ve kalınlık mantığı

Ani kalınlık değişimleri, çökme, gerilim, yüzey izi ve kalite algısı üzerinde risk yaratabilir.

Detay

Rib, boss, snap-fit ve bağlantı kararları

İç detaylar ürünü taşır. İyi detay, dış form kadar ürünün güvenilirliğini belirler.

Kalıp

Draft, ayrım hattı ve yüzey geçişi

Parça kalıptan çıkmalı, ama aynı zamanda yüzey ve form kalitesini de korumalıdır.

01 / İnceleme

Mevcut CAD, eskiz, prototip fotoğrafı veya parça fikri değerlendirilir.

İlk amaç; üretilebilirlik, yüzey kalitesi ve montaj açısından riskli bölgeleri görünür hale getirmektir.

Gönder
02 / DFM notları

Cidar, draft, radius, rib, boss, ayrım hattı ve assembly mantığı kontrol edilir.

Parçanın sadece kalıplanabilir değil, daha sakin, daha anlaşılır ve daha güvenilir görünmesi hedeflenir.

Oku
03 / Revizyon

Gerekiyorsa CAD revizyonu veya parça mantığı yeniden kurgulanır.

Malzemenin gereksiz zorlanmadığı, daha tutarlı yüzey ve daha okunur detay yapısı hedeflenir.

CAD
İlgili hizmetler

Plastik parça geliştirme tasarım, CAD ve render ile birlikte daha iyi okunur.

CAD

CAD Modelleme Hizmeti

Plastik parça geometrisini düzenlenebilir, kontrol edilebilir ve aktarılabilir hale getirme.

Makale

Kalıp Öncesi Kalite Algısı

Malzeme akışı, geometri ve yüzey kalitesinin ürün algısını nasıl etkilediğine dair Method Studio notu.

DFM kontrolü

Plastik gövde, muhafaza veya prototip parça üzerinde risk görüyorsanız dosyayı gönderin.

Kısa bir açıklama, CAD dosyası, ekran görüntüsü veya prototip fotoğrafı ilk değerlendirme için yeterli olabilir.
